输入

额定电源电压

3相1140V、2300V，50-60Hz±5%，电压失衡率<3%

输出

额定电压

最大输出电压同输入电源电压相同

额定电流

100%额定电流连续

过载能力

150%额定电流1分钟，180%额定电流2秒

输出频率

0Hz～600HZ，可设定

主要

控制

功能

控制方式

VVVF（优化PWM及标准PWM，可设定）、矢量控制

频率分辨率

数字设定：0.01Hz

启动频率

0Hz～10Hz

转矩提升

转矩提升0.0%～20.0%

V/F曲线

五种方式：恒转矩V/F曲线、1种用户定义多段V/F曲线方式和3种降转矩特性曲线方式(2.0次幂、1.7次幂和1.3次幂)

加减速曲线

两种方式：直线加减速、S曲线加减速；

两种加减速时间，时间最长3000S

直流制动

停机直流制动起始频率：0～15.00Hz

制动时间：0～60.0秒        制动电流：0～150%

多段速运行

通过内置PLC或控制端子实现多段速运行

自动电压调整(AVR)

当电网电压变化10%时，维持输出电压恒定不变

自动节能运行

根据负载情况，自动优化V/F曲线，实现节能运行

通讯功能

具有RS485标准通讯接口，支持MODBUS通讯协议。

运行命令通道

LED键盘、控制端子、串行口（RS485）

频率设定通道

LED键盘模拟电位器、LED键盘▲、▼键、功能码数字给定、串行口、端子UP/DOWN、模拟电压、模拟电流、组合给定

输入功能

数字输入通道

2路开停机控制端子、6路可编程数字量输入

模拟输入通道

2路模拟量信号输入：2路0～10V/0/4～20mA可切换

输出功能

数字输出通道

2路开路集电极输出、2路继电器输出

模拟输出通道

2路模拟信号输出：2路0～10V/0/4～20mA可切换

操作面板

LED数码显示

可显示或设定变频器相关参数

保护功能

提供多保护功能：短路、过流、过载、欠载、过压、欠压、缺相、过热、外部故障、PID反馈断线、485断线等保护功能

选配件

触摸屏、铁板房

环境

使用场所

室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等

海波高度

低于1000米（高于1000米时需降额使用）

环境温度

－10℃～＋40℃

湿度

小于90%RH，无结露

振动

小于5.9米/秒2（0.6G）

存储温度

－20℃～＋60℃

结构

防护等级

IP20

冷却方式

强制风冷

安装方式

落地式或落地式

三相交流

1140V

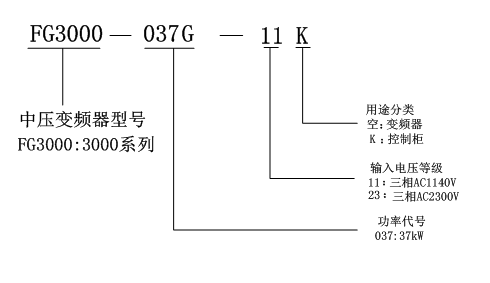

FG3000-037G-11

37

 23

FG3000-045G-11

45

 28

FG3000-055G-11

55

 34

FG3000-075G-11

75

 48

FG3000-090G-11

90

 56

三相交流

2300V

FG3000-90G-23

90

 28

FG3000-125G-23

125

 39

FG3000-200G-23

200

 62
