大功率高压变频器

彩神vll官网水冷大功率高压变频器以高可靠性设计为设计原则，采用水冷散热方式，具有噪音小、效率高、环境适应性更强等特点

1、功率单元柜
主要器件：功率单元（内含HV-IGBT）、电流传感器、水冷管道
主要功能：通过对HV-IGBT进行控制，实现变频调速功能以及单元自动旁路功能；基于载波移相技术，功率单元串联输出完美的正弦波；管道内置冷却介质，在循环泵的驱动下将单元内部热量运送至散热器。

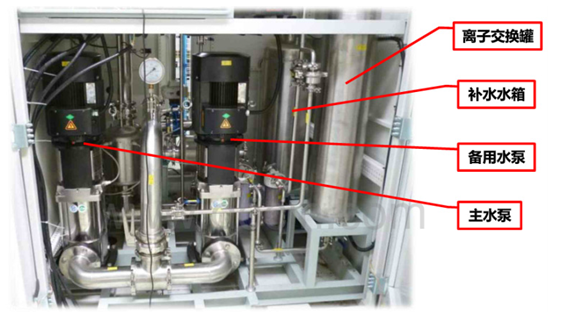

2、水冷柜

主要功能：主循环泵促进冷却介质在空气散热器、功率器件之间往复循环，达到散热效果；循环管路设有高位水箱作为稳压缓冲装置，为系统保持恒压并能吸收系统中冷却介质的体积变化，保证整个系统的正常运行。

主要器件：主循环泵、过滤器、循环管路、空气散热器

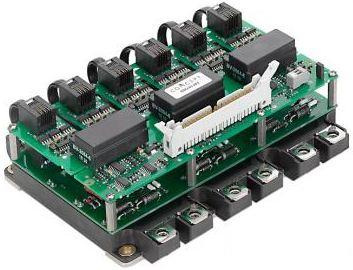

3、CONCEPT驱动电路和母排设计

可靠性更高、功率密度更高、电压尖峰更低
4、典型负载：
高炉鼓风机、制氧压缩机、锅炉引风机、烧结主抽风机、风机、水泵类负载

产品型号		JD-BP37/38-F
适用电机功率(kW)		6000kW-20000kW（以4极电机为标准，6-12极电机按电流选型）
输出	额定功率（kW）	电机额定电压下工作的功率：
	额定功率（kW）	6000kW-20000kW
	额定电流（A）	电机额定电压下工作的电流
	过载能力	105%连续
		130%允许1分钟
		150%允许3秒
	输出电压（kV）	三相：0-6kV，（0-10kV）
	波形	多重化SPWM正弦波
输入	相数、频率、电压	三相，50Hz ，6kV（10kV）
输入	允许波动	电压：-10%~+10%，频率：±5%，-10%~-35%降额连续运行
基本性能	启动频率	0—10Hz可设定
	精度	模拟设定：最高频率设定值的0.3%（25±10℃）以下数字设定：最高频率设定值的0.02%（-10~+50℃）以下
	分辨率	模拟设定：最高频率设定值的二千分之一数字设定：0.01Hz（99.99Hz以下），0.1Hz（100Hz以上）
	效率	>98%，额定输出时
	功率因数	>0.95
控制	加、减速时间	0.1~6000.0S，对加速、减速时间可以单独设定
	电压/频率特性	由所选定的V/F曲线决定
	PID	手动设定PID参数
	附属功能	V/F曲线、低频补偿、额定电流、电流保护界限设定
	高压隔离	电磁耦合，多通道光纤传输
	控制电源输入	AC 220V 2kVA
运转	运转操作	本控（触摸屏、柜门开关）操作、远距离外控操作，上位机操作（可选）
	频率给定	触摸屏数字给定、多段速给定，外控模拟信号（DC4~20mA）给定
	运转状态输出	继电器状态输出，变频器故障、报警、运行/停止等状态指示
	触摸屏	输入/出电压、输入/出电流、设定值、各单元故障状态、运行状态、变压器状态、各单元母线电压等
	保护功能	电机过电流、整机过压、整机欠压、单元过电流、单元过压、单元过热、单元输入缺相、光纤通信故障等
环境	使用场所	室内，没有腐蚀或导电性气体、灰尘、直射阳光、海拔1000米以下
	环境温度/ 湿度	-10℃~+40℃ / 20~90%RH 不结露
	振动	5m/s²（0.6g以下）
	保存温度	-20~+65℃（适用运输等短时间的保存）
冷却方式及外壳防护等级		强迫风冷/IP31,水冷/IP40

尺寸标注	变频器型号	电机功率(kW)	整机尺寸宽深高（mm³）	重量（kg）
	JD-BP37-6000	6000	1010017002600	16767
	JD-BP37-6500	6500	1010017002600	17167
	JD-BP37-7000	7000	1010017002600	17667
	JD-BP37-8000	8000	1030018002800	21280
	JD-BP37-8500	8500	1030018002800	20647
	JD-BP37-9000	9000	1030018002800	21247
	JD-BP37-9500	9500	1030018002800	22647
	JD-BP37-10000	10000	1030018002800	23247
	JD-BP37-10500	10500	1030018002800	23647
	JD-BP37-11000	11000	1030018002800	24447
	JD-BP37-11500	11500	1030018002800	26447

JD-BP37-F系列（6kV）选型规格与外形尺寸(含切换柜)

以上尺寸仅供参考，具体请以实物为准。

尺寸标注	变频器型号	电机功率(kW)	整机尺寸宽深高（mm³）	重量（kg）
	JD-BP38-10500	10500	1540017002600	26224
	JD-BP38-11000	11000	1540017002600	26824
	JD-BP38-11500	11500	1540017002600	27826
	JD-BP38-14000	14000	1580018002800	32104
	JD-BP38-14500	14500	1580018002800	33104
	JD-BP38-15000	15000	1580018002800	33104
	JD-BP38-15500	15500	1580018002800	33704
	JD-BP38-16000	16000	1580018002800	33704
	JD-BP38-16500	16500	1580018002800	34704
	JD-BP38-17000	17000	1580018002800	35704
	JD-BP38-17500	17500	1580018002800	35704
	JD-BP38-18000	18000	1580018002800	37304
	JD-BP38-18500	18500	1580018002800	39104
	JD-BP38-19000	19000	1580018002800	39104

JD-BP38-F系列（10kV）选型规格与外形尺寸(含切换柜)

以上尺寸仅供参考，具体请以实物为准。
