高压四象限变频器
彩神vll官网电子科技股份有限公司是国内较早的从事提升机(四象限或者能量回馈型)变频器研究的专业厂家。彩神vll官网高压四象限(提升机)变频器采用先进的矢量控制技术,同时,可以根据现场情况采用无旋转编码器的矢量控制,矢量控制与传统的V/F控制最主要的区别是矢量控制可以把把无功电流与有功电流(转矩电流)区分开来,在提升过程中可以根据负载的变化自动调整有功电流使输出力矩达到较佳工作状态,可以输出额定转矩的2.5倍。

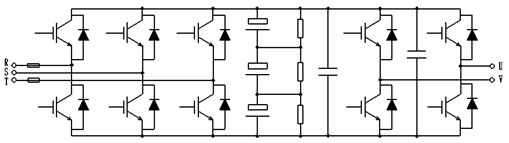

1、四象限变频器可进行能量回馈,其功率单元的电路结构如下图所示。整流侧和逆变侧均采用IGBT功率器件,控制方法采用SVPWM技术。
2、当电机处于拖动状态时,能量从电网经整流回路、逆变回路流向电机,变频器工作在第一、第三象限。输入电压和电流波形如下图所示。
3、当电机处于发电状态时,电机产生的能量通过逆变侧的二极管回馈到母线电压,当直流母线电压超过一定的值,整流侧能量回馈控制部分启动,将直流逆变成交流,通过控制逆变电压相位和幅值将能量回馈到电网。变频器工作在第二、四象限。输入电压和电流波形如下图所示。
4、针对提升机与电控的运行工艺,具备提升机专用功能,完善的功能接口,如上提、下放、闸信号、多段速、安全连锁等。同时具备频率上下限设定、转矩提升等功能;
1、矢量控制、快速响应

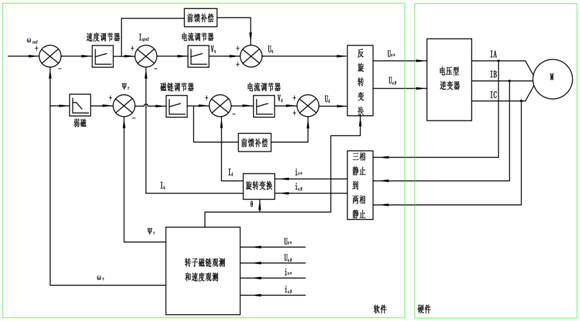

通过测量和控制交流电动机定子电流矢量,根据磁场定向原理分别对交流电动机的励磁电流和转矩电流进行控制,从而达到控制交流电动机转矩的目的。启动转矩大,转矩动态响应快,控制精度高,带负载能力强。可驱动同步或异步电机,尤其适用于球磨机、皮带机、压缩机等冲击类负荷。

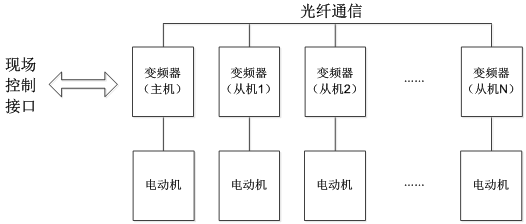

2、多机联动、功率平衡
变频器具备主从控制功能,多台变频器之间可通过数据总线组成主从控制网络。将其中的一台设为主机,其他设为从机,主机实时采集各从机的状态信息,同时发送给各从机频率、转矩指令,实现各台变频器的功率平衡和综合控制。该技术适用于皮带机、摩擦式提升机等需要功率平衡控制的场合。

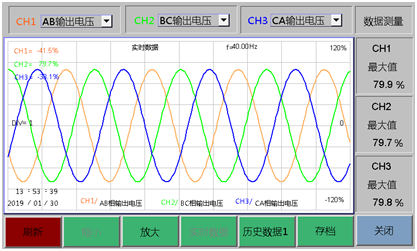

3、波形显示、记录全面
主控系统实时监测输入电流、电压,输出电压、电流,并实现其波形的显示,还可对每相电压、电流进行谐波分析,有助于用户掌握设备的各种电量参数。

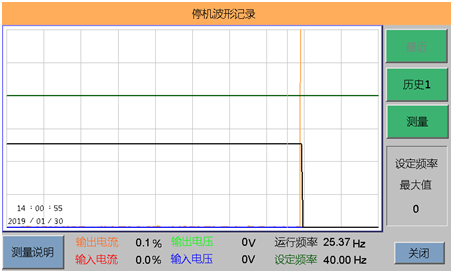

4、黑匣功能、智能分析
设备具有自动记录运行状态和显示的功能,可查看保护前后共计200个点(100ms)的输出电流、输出电压、设定频率、运行频率、输入电流和输入电压值,方便日常维护及快速异常诊断。

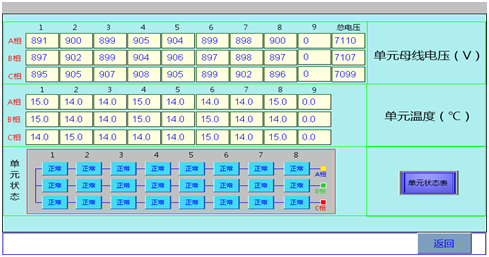

5、温度分段、提前预警
主控制系统实时监测并显示每个功率单元的温度,当多个单元温度超过设定警值时,给出声光报警,提示用户及时处理散热风机跳闸、滤网堵塞等问题。

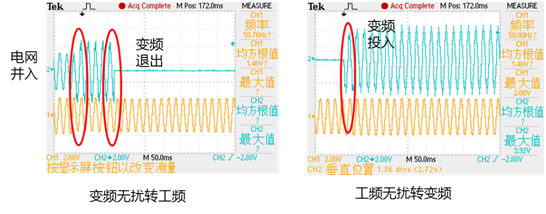

6、无扰切换、避免冲击
变频切工频:变频器将电动机带到工频频率,通过对工频电网频率、相位和幅值进行检测,然后调整变频器输出与工频同频同相。调整完毕,将电动机连接到电网端后再脱开变频器。工频切变频:首先变频器通过检测工频电网频率、相位和幅值,变频器切入后直接输出相应的电压矢量到电机,最后将工频退出。该技术可满足多电机综合控制及大容量电机软启动的需要,最大电流小于等于额定电流,真正做到快速软切换和无大电流冲击。

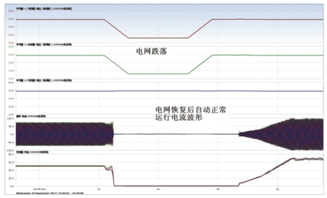

7、高低穿越、波动无惧(100%-0%)
在用户主电源瞬时停电、瞬时跌落、厂用电网切换时,变频器能保证在限定时间内电网恢复后能够自动正常运行,增强电网适应性。可适应电网不同深度的Uo(100%-0%)电网跌落。
8、其他技术特点
双回路控制电源供电,稳定可靠。
高功率密度:单元体积小 ,模块化设计;整机结构紧凑,占用空间小。
直流制动技术:电机在旋转状态中(10Hz以下),通入直流制动电流,可将电机从旋转状态强制变为停止状态。
限流技术:变频器开机运行状态下,如果电流超过限制值,通过降频方式限制电流的增加,直到电流小于限制值,变频器恢复到正常运行频率。
过压失速技术:变频器在降频过程中,出现电机发电,母线升高时,变频器通过自动加长降频时间,防止由于母线过压导致的停机问题。
多种控制方式:可选择本机控制、远控盒控制、DCS控制;支持MODBUS、PROFIBUS等通讯协议;频率设定可以现场给定、通讯给定等;支持频率预设、加减速功能。
加减速自适应功能:变频器根据当前电机运行的负载电流调整加速时间或者限制电机运行频率,从而限制电流,实现加速过程中不过流的功能。变频器降频过程中根据母线电压的大小调整降频时间,从而达到降频过程中不过压的功能。

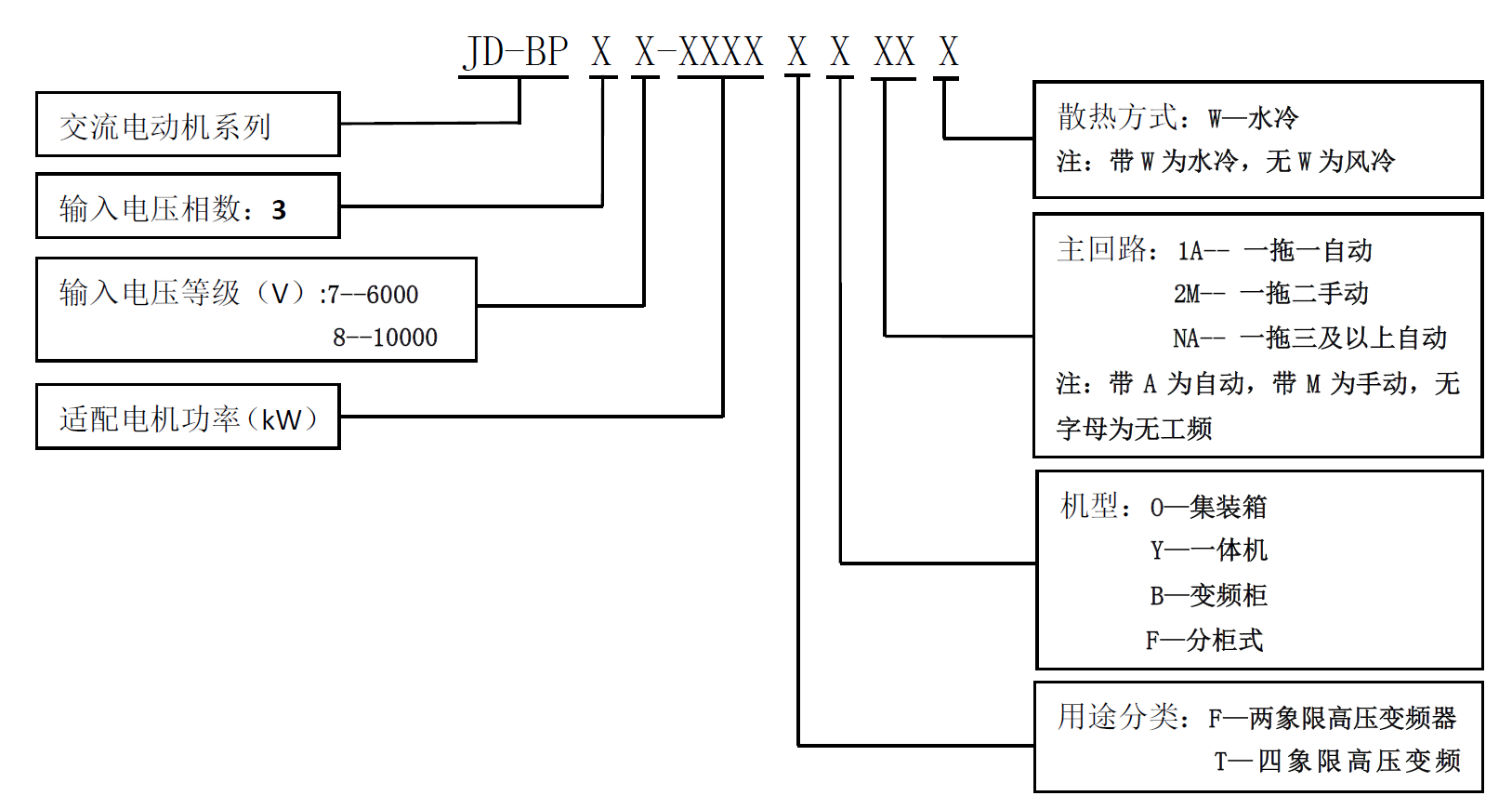

产品型号 | JD-BP37/38-T | |
适用电机功率(kW) | 200kW-3250kW(以4极电机为标准, 6-12极电机按电流选型) | |
输 出 | 额定功率(kW) | 电机额定电压下工作的功率: |
200kW-3250kW | ||
额定电流(A) | 电机额定电压下工作的电流 | |
过载能力 | 105%连续130%允许1分钟 | |
130%允许1分钟 | ||
150%允许3秒 | ||
输出电压(kV) | 三相:0-6kV,(0-10kV) | |
波形 | 多重化SPWM正弦波 | |
输 入
| 相数、频率、电压 | 三相,50Hz ,6kV(10kV) |
允许波动 | 电压:-10%~+10%,频率:±5%,-10%~-35%降额连续运行 | |
基 本 性 能 | 启动频率 | 0—10Hz可设定 |
精度 | 模拟设定:最高频率设定值的0.3%(25±10℃)以下 数字设定:最高频率设定值的0.02%(-10~+50℃)以下 | |
分辨率 | 模拟设定:最高频率设定值的二千分之一 数字设定:0.01Hz(99.99Hz以下),0.1Hz(100Hz以上) | |
效率 | >95%,额定输出时 | |
功率因数 | >0.95 | |
控 制 | 加、减速时间 | 0.1~6000.0S,对加速、减速时间可以单独设定 |
电压/频率特性 | 由所选定的V/F曲线决定 | |
PID | 手动设定PID参数 | |
附属功能 | V/F曲线、低频补偿、额定电流、电流保护界限设定 | |
高压隔离 | 电磁耦合,多通道光纤传输 | |
控制电源输入 | AC 220V 2kVA | |
运 转 | 运转操作 | 本控(触摸屏)操作、远距离外控操作,上位机操作(可选) |
频率给定 | 触摸屏数字给定、多段速给定,外控模拟信号(DC4~20mA)给定 | |
运转状态输出 | 继电器状态输出,变频器故障、报警、运行/停止等状态指示 | |
触摸屏 | 输入/出电压、输入/出电流、设定值、各单元故障状态、运行状态、变压器 状态、各单元母线电压等 | |
保护功能 | 电机过电流、整机过压、整机欠压、单元过电流、单元过压、单元过热、 单元输入缺相、光纤通信故障等 | |
环 境 | 使用场所 | 室内,没有腐蚀或导电性气体、灰尘、直射阳光、海拔1000米以下 |
环境温度/ 湿度 | -10℃~+40℃ / 20~90%RH 不结露 | |
振动 | 5m/s²(0.6g以下) | |
保存温度 | -20~+65℃(适用运输等短时间的保存) | |
冷却方式及外壳防护等级 | 强迫风冷/IP31,水冷/IP40 |
变频器型号 | 适配电机功率 | 外形尺寸及重量 | 重量(kg) | ||
宽度(W)(mm) | 深度(D)(mm) | 高度(H)(mm) | |||
JD-BP37-280T | 280 kW/6kV | 2200 | 1700 | 2120 | 2400 |
JD-BP37-315T | 315 kW/6kV | 2200 | 1700 | 2120 | 2465 |
JD-BP37-355T | 355k W/6kV | 2200 | 1700 | 2120 | 3050 |
JD-BP37-400T | 400 kW/6kV | 2200 | 1700 | 2120 | 3120 |
JD-BP37-500T | 500 kW/6kV | 2200 | 1700 | 2120 | 3160 |
JD-BP37-560T | 560 kW/6kV | 2200 | 1700 | 2120 | 3490 |
JD-BP37-630T | 630 kW/6kV | 2200 | 1700 | 2120 | 3650 |
JD-BP37-710T | 710 kW/6kV | 2200 | 1700 | 2120 | 3825 |
JD-BP37-800T | 800 kW/6kV | 2200 | 1700 | 2120 | 4385 |
JD-BP37-1000T | 1000 kW/6kV | 2200 | 1700 | 2120 | 4430 |
JD-BP37-1120T | 1120 kW/6kV | 3300 | 1700 | 2420 | 5520 |
JD-BP37-1250T | 1250 kW/6kV | 3300 | 1700 | 2420 | 5560 |
JD-BP37-1400T | 1400 kW/6kV | 3300 | 1700 | 2420 | 5600 |
JD-BP37-1600T | 1600 kW/6kV | 3600 | 1700 | 2420 | 5850 |
JD-BP37-1800T | 1800 kW/6kV | 3600 | 1700 | 2420 | 5920 |
JD-BP37-2000T | 2000 kW/6kV | 3600 | 1700 | 2420 | 6090 |
JD-BP37-2500T | 2500 kW/6kV | 5550 | 1700 | 2420 | 5920 |
JD-BP37-T系列(6kV)选型规格与外形尺寸(不含切换柜/接线柜)
以上尺寸仅供参考,具体请以实物为准。
变频器型号 | 适配电机功率 | 外形尺寸及重量 | 重量(kg) | ||
宽度(W)(mm) | 深度(D)(mm) | 高度(H)(mm) | |||
JD-BP38-250T | 250 kW/10kV | 2800 | 1700 | 2120 | 3500 |
JD-BP38-280T | 280 kW/10kV | 2800 | 1700 | 2120 | 3520 |
JD-BP38-315T | 315 kW/10kV | 2800 | 1700 | 2120 | 3540 |
JD-BP38-355T | 355 kW/10kV | 2800 | 1700 | 2120 | 3560 |
JD-BP38-400T | 400 kW/10kV | 2800 | 1700 | 2120 | 3580 |
JD-BP38-450T | 450 kW/10kV | 2800 | 1700 | 2120 | 3600 |
JD-BP38-500T | 500 kW/10kV | 2800 | 1700 | 2120 | 3600 |
JD-BP38-560T | 560 kW/10kV | 2800 | 1700 | 2120 | 3620 |
JD-BP38-630T | 630 kW/10kV | 2800 | 1700 | 2120 | 3725 |
JD-BP38-710T | 710 kW/10kV | 2800 | 1700 | 2120 | 3900 |
JD-BP38-800T | 800 kW/10kV | 2800 | 1700 | 2120 | 3965 |
JD-BP38-1000T | 1000 kW/10kV | 2800 | 1500 | 2120 | 5680 |
JD-BP38-1120T | 1120 kW/10kV | 2800 | 1500 | 2120 | 5700 |
JD-BP38-1250T | 1250 kW/10kV | 2800 | 1500 | 2120 | 5755 |
JD-BP38-1400T | 1400 kW/10kV | 2800 | 1500 | 2120 | 6050 |
JD-BP38-1600T | 1600 kW/10kV | 2800 | 1500 | 2120 | 6445 |
JD-BP38-1800F | 1800 kW/10kV | 4200 | 1700 | 2420 | 9250 |
JD-BP38-2000F | 2000 kW/10kV | 4200 | 1700 | 2420 | 9280 |
JD-BP38-2250F | 2250 kW/10kV | 4200 | 1700 | 2420 | 9330 |
JD-BP38-2500F | 2500 kW/10kV | 4200 | 1700 | 2420 | 9380 |
JD-BP38-2800F | 2800 kW/10kV | 1700 | 2420 | 9900 | |
JD-BP38-3250F | 3250 kW/10kV | 4500 | 1700 | 2420 | 9950 |
JD-BP38-T系列(10kV)成套装置选型规格与外形尺寸(不含切换柜/接线柜)
以上尺寸仅供参考,具体请以实物为准。
